ទិដ្ឋភាពទូទៅ

ឧបសគ្គ ម៉ូឌុលចាប់សញ្ញារួមបញ្ចូលគ្នានូវបច្ចេកវិទ្យារ៉ាដា LiDAR បង្វិល និងមីលីម៉ែត្ររលកសម្រាប់ការកំណត់ទីតាំងកាន់តែប្រសើរឡើងនៅក្នុងលក្ខខណ្ឌពន្លឺតិច។ សុវត្ថិភាពប្រតិបត្តិការត្រូវបានធានានៅក្នុងបរិយាកាសផ្សេងៗគ្នានៃបណ្តាញចែកចាយខ្សែបណ្តាញអគ្គិសនី និងប្លង់ស្មុគស្មាញនៃស្ថានីយ៍រង។

គន្លឹះ

១. ត្រូវប្រាកដថាយន្តហោះត្រូវបានបិទមុនពេលដំឡើង ឬដកចេញ។

២. នៅពេលដំឡើង ត្រូវប្រាកដថារឹតវីសខាងក្រោយឱ្យតឹង ហើយប្រើទួណឺវីស hex ដែលរួមបញ្ចូលក្នុងកញ្ចប់ដើម្បីចាក់សោវីសដែលរឹតដោយដៃ ដើម្បីធានាបាននូវការដំឡើងដែលមានសុវត្ថិភាព។

៣. បន្ទាប់ពីដំឡើងរួច សូមធ្វើបច្ចុប្បន្នភាពឧបករណ៍ទាំងអស់ទៅកម្មវិធីបង្កប់ចុងក្រោយបំផុត ហើយធ្វើឱ្យវាសកម្មតាមការណែនាំរបស់កម្មវិធី។

៤. មុនពេលហោះហើរ សូមពិនិត្យមើលថាម៉ូឌុលចាប់សញ្ញាឧបសគ្គកំពុងដំណើរការធម្មតា។ វាត្រូវបានណែនាំឱ្យហោះហើរនៅក្នុងបរិស្ថានដែលមានសញ្ញា GNSS ល្អ និងលក្ខខណ្ឌអាកាសធាតុអំណោយផល។ ដំណើរការរបស់ម៉ូឌុលចាប់សញ្ញាឧបសគ្គអាចមានកម្រិតក្នុងសេណារីយ៉ូដូចខាងក្រោម ដូច្នេះសូមយកចិត្តទុកដាក់ចំពោះសុវត្ថិភាពហោះហើរ៖

១) យន្តហោះមិនអាចជៀសវាងវត្ថុដែលកំពុងធ្វើចលនាលឿនបានទេ (ដូចជាទួរប៊ីនខ្យល់ដែលកំពុងដំណើរការ ស្ទូចប៉មដែលកំពុងធ្វើចលនា សត្វស្លាបកំពុងហោះហើរ។ល។)។

២) សមត្ថភាពជៀសវាង និងរំលងឧបសគ្គអាចប្រែប្រួលដោយសារកត្តាបរិស្ថាន (ពពក អ័ព្ទ ភ្លៀង ព្រិល ធូលី) និងសម្ភារៈ ទីតាំង និងរូបរាងរបស់វត្ថុគោលដៅ។

៣) ដោយសារតែការរឹតបន្តឹងគោលនយោបាយជាតិ រ៉ាដាមិនអាចធ្វើឱ្យសកម្មបានទេ ឬអាចដំណើរការបានតែជាមួយមុខងារមានកម្រិតនៅក្នុងប្រទេស និងតំបន់មួយចំនួន។ សម្រាប់ព័ត៌មានលម្អិត សូមពិគ្រោះជាមួយអ្នកលក់ក្នុងស្រុក។

៥. ម៉ូឌុលចាប់សញ្ញាឧបសគ្គមានសមាសធាតុដែលមានភាពជាក់លាក់។ ផលប៉ះពាល់ខាងក្រៅ ឬការធ្លាក់អាចបណ្តាលឱ្យខូចខាត ឬកាត់បន្ថយភាពត្រឹមត្រូវ។ សូមដោះស្រាយដោយប្រុងប្រយ័ត្នដើម្បីជៀសវាងការធ្លាក់។

៦។ ពេលមិនប្រើម៉ូឌុលចាប់សញ្ញាឧបសគ្គ សូមដំឡើងគម្របការពារដើម្បីការពារការពាក់លើផ្ទៃ។

ក្នុងប្រអប់

ម៉ូឌុលចាប់សញ្ញាឧបសគ្គ × 1

សោរ Hex ទំហំ H2.5 × 1

សោរ Hex ទំហំ H1.5 × 1

តង្កៀបអាដាប់ទ័រ (ស៊េរី Matrice 4) × 1

ស្ទីគ័រឆ្លុះបញ្ចាំង (សម្រាប់ DJI Dock) × 12

លក្ខណៈបច្ចេកទេស

ម៉ូដែលផលិតផល៖ LR-01

ទម្ងន់៖ 225 g

វិមាត្រ៖ ១០៣.៣×៦៤×៨៥.៨ ម.ម (បណ្តោយ×ទទឹង×កម្ពស់)

សីតុណ្ហភាពប្រតិបត្តិការ៖ -២០° ដល់ ៥០° C (-៤° ដល់ ១២២° F)

ប្រព័ន្ធចាប់សញ្ញា៖ ការរួមបញ្ចូលគ្នានៃ LiDAR បង្វិល និងរ៉ាដារលកមីលីម៉ែត្រប្រាំទិស

ការវាយតម្លៃការពារការចូល៖ IP៥៥ (ជាមួយស៊េរី Matrice 4D)

ភាពឆបគ្នា

ស៊េរី DJI Matrice 4D

Overview

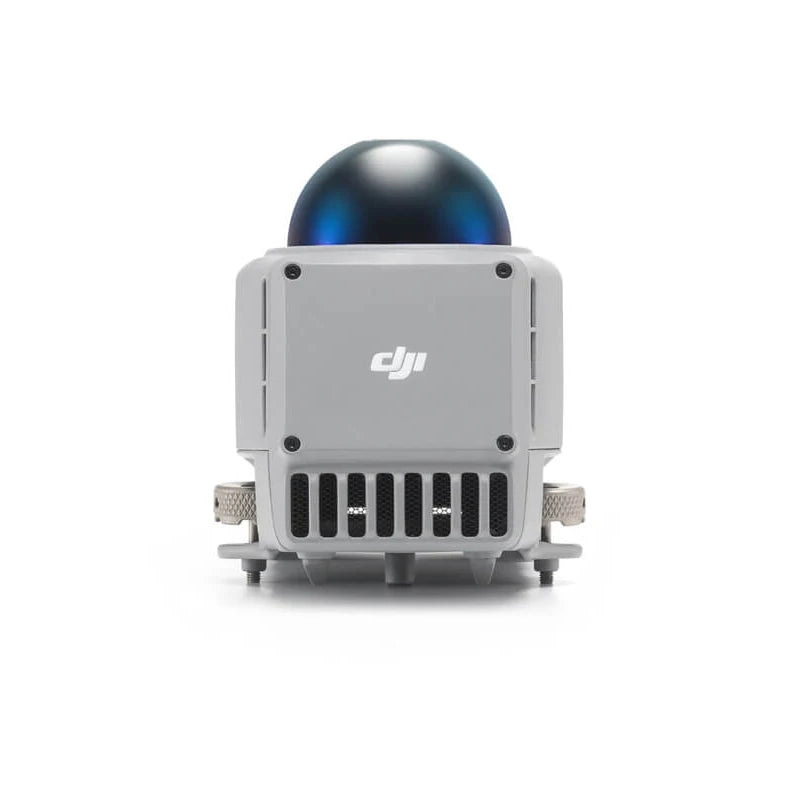

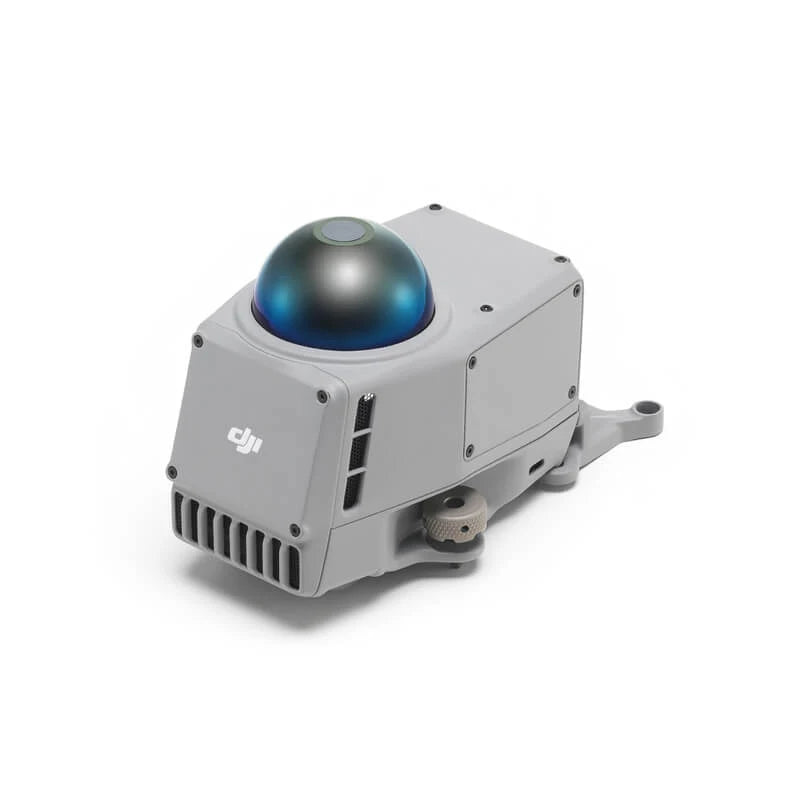

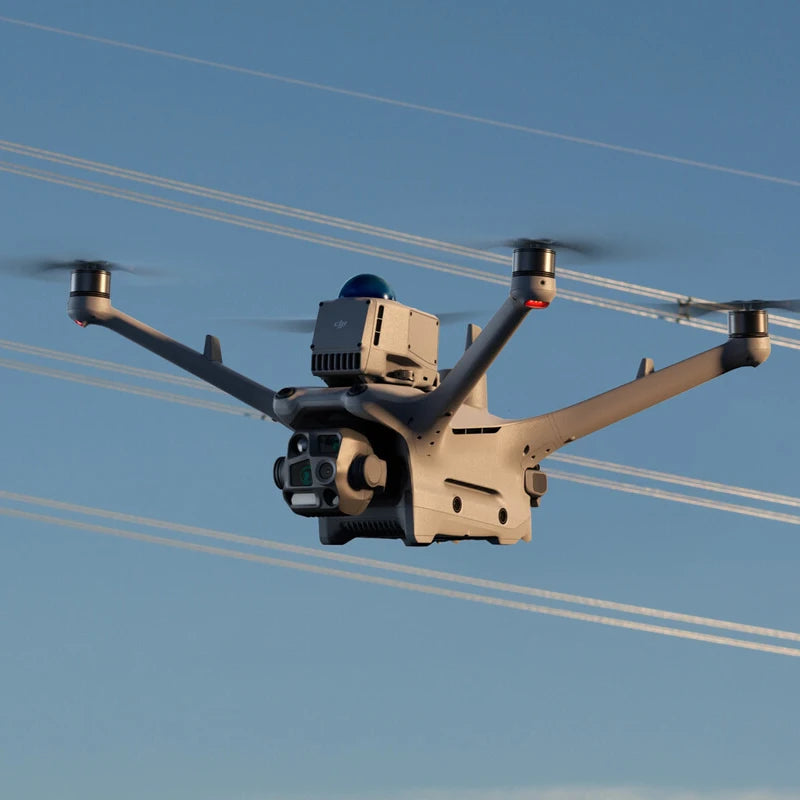

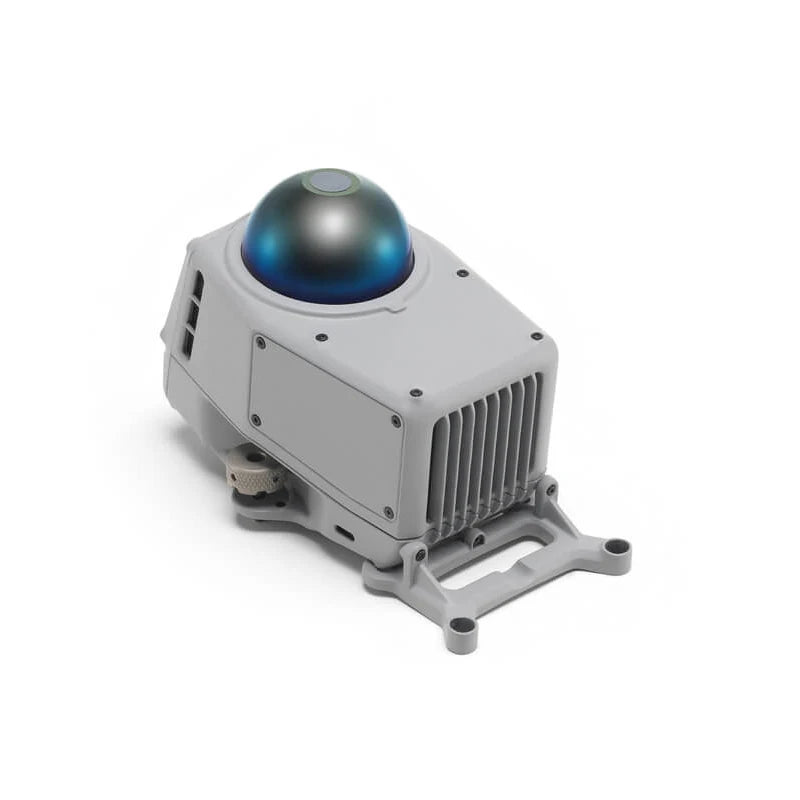

The Obstacle Sensing Module combines rotating LiDAR and millimeter-wave radar technologies for enhanced positioning in low-light conditions. Operational safety is ensured in varying environments of power grid lines distribution network and the intricate layouts of substations.

Tips

1. Ensure the aircraft is powered off before installation or removal.

2. When installing, be sure to tighten the rear screws and use the hex screwdriver included in the package to lock the hand-tightened screws to ensure secure installation.

3. After installation, update all devices to the latest firmware and activate them according to the app prompts.

4. Before flying, check that the Obstacle Sensing Module is operating normally. It is recommended to fly in environments with good GNSS signals and favorable weather conditions. The performance of the Obstacle Sensing Module may be limited in the following scenarios, so please pay attention to flight safety:

1) The aircraft cannot actively avoid fast-moving objects (such as operating wind turbines, moving tower cranes, birds in flight, etc.);

2) The obstacle avoidance and bypassing capabilities may vary due to environmental factors (clouds, fog, rain, snow, dust), and the material, position, and shape of the target object;

3) Due to national policy restrictions, radar cannot be activated or can only operate with limited functions in certain countries and regions For details, please consult the local dealer.

5. The Obstacle Sensing Module contains precision components; external impacts or drops may cause damage or reduce accuracy. Please handle with care to avoid dropping.

6. When not using the Obstacle Sensing Module, please install the protective cover to prevent surface wear.

In The Box

Obstacle Sensing Module × 1

H2.5 Hex Key × 1

H1.5 Hex Key × 1

Adapter Bracket (Matrice 4 series) × 1

Reflective Stickers (for DJI Dock) × 12

Specifications

Product Model: LR-01

Weight: 225 g

Dimensions: 103.3×64×85.8 mm (L×W×H)

Operating Temperature:-20° to 50° C (-4° to 122° F)

Sensing System: Combination of rotating LiDAR and five-direction millimeter-wave radar

Ingress Protection Rating: IP55 (with Matrice 4D Series)

Compatibility

DJI Matrice 4D Series
